一、 概述

XST-262数显温控仪由高精度运算放大器、双积分式A/D转换器、31/2位LED数码管温度显示器等组成。具有读数准确、显示清晰、测量精度高。是各种类型电加热自动控温系统的温度自动调节器。该仪表集温度调节信号，上、下限报警信号、远程温度变送信号于一体，仪表机芯与壳体采用插接或设计，方便用户使用与维护。

二、 主要技术参数

1、 输入信号：Pt100铂热电阻。

2、 测量范围：0-400℃（测量范围可根据用户要求制作）。

3、 显示精度：0.5级。

4、 输出信号:0-10mA(直流).

三、 面板布置说明

1、“PV"——窗口显示温度测量值。

2、“设定"——测量、上限、下限 设定按键。

3、“上限、下限"（右上角）——上、下限超温指示。

4、“测温"旋钮——设定控制温度，对应上方指示灯红色为设定，绿色为测量。

5、“上限"旋钮——设定上限控制温度，对应上方指示灯红色亮为设定。

6、“下限"旋钮——设定下限控制温度，对应上方指示灯红色亮为设定。

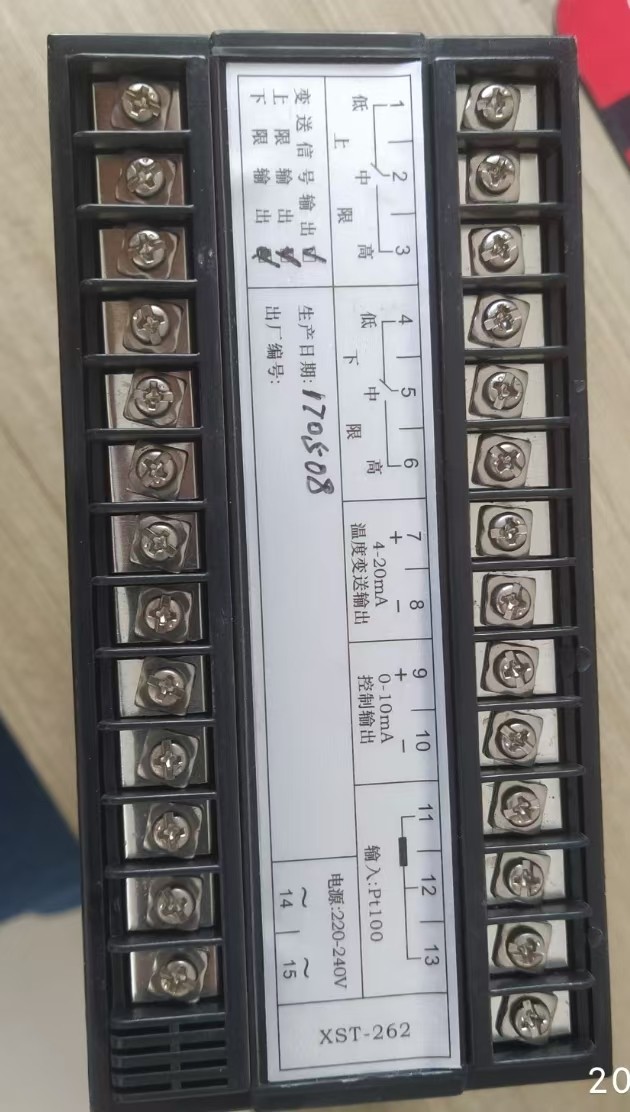

四、安装与接线

1、 外形尺寸(长×宽×深):160×80×130.

安装面板开孔尺寸：152×76。

1、 第一次按“设定"键，设定控制温度（一般为100℃），第二次按“设定"键，设定上限控制温度（一般为140℃）。第三次按“设定"键，设定下限控制温度（一般<-40℃）。第四次按“设定"键仪表回到测量状态，此时仪表进入实际测量工作状态（测量绿色指示灯亮）。

2、 该仪表具有多种输出接口，出厂时根据用户要求制作。

六、仪表的维修

   仪表损坏如属厂方制造质量问题， 在仪表出厂日起一年内厂方免费修理，如果是由于用户保管及使用不当而造成损坏，则由用户负责修理所用的材料。
